Для изделий из углеродистой стали, класс прочности обозначают двумя цифрами через точку.
Пример: 4.6, 8.8, 10.9, 12.9.

Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. В случае 8.8 первая 8 обозначает 8 х 100 = 800 МПа = 800 Н/мм2 = 80 кгс/см2
Вторая цифра - это отношение предела текучести к пределу прочности, умноженному на 10. Из пары цифр можно узнать предел текучести материала 8 х 8 х 10 = 640 Н/мм2.
Значение предела текучести имеет важное практическое значение, поскольку это и есть максимальная рабочая нагрузка болта.

Поясним значения некоторых терминов:
Предел прочности на разрыв - величина нагрузки, при превышении которой происходит разрушение - "наибольшее разрушающее напряжение".

Предел текучести - величина нагрузки, при превышении которой наступает невосстанавливаемая деформация или изгиб. Например, попробуйте согнуть "от руки" обычную стальную вилку или кусок металлической проволоки. Как только она начнет деформироваться, это будет означать, что вы превысили предел текучести ee материала или предел упругости при изгибе. Поскольку вилка не сломалась, а только погнулась - предел ее прочности больше предела текучести. Напротив, нож скорей всего сломается при определенном усилии. Его предел прочности = пределу текучести. В этом случае говорят, что ножи "хрупкие".

Японские самурайские мечи - пример классического сочетания материалов с различными характеристиками прочности. Некоторые их виды снаружи сделаны из твердой закаленной стали, а внутри выполнены из упругой, позволяющей мечу не ломаться при боковых изгибающих нагрузках. Такое строение называется "кобу-си" или, иначе, "пол-кулака", то есть "горсть" и при соответствующей длине катаны является очень эффективным решением для боевого клинка.

Другой практический пример: закручиваем гайку, болт удлиняется и после некоторого усилия начинает "течь" - мы превысили предел текучести. В худшем случае может произойти срыв резьбы на болте или гайке. Тогда говорят - резьба "срезалась".

Процент удлинения - это средняя величина удлинения деформируемой детали до её поломки или разрыва. В бытовом плане некоторые виды некачественных болтов называют "пластилиновыми" подразумевая именно термин процент удлинения. Технический термин - "относительное удлинение" показывает относительное (в процентах) приращение длины образца после разрыва к его первоначальной длине.

Твёрдость по Бринеллю - величина, характеризующая твeрдость материала.
Твердость - способность металла противостоять проникновению в него другого, более твердого тела. Метод Бpиннеля применяется для измерения твердости сырых или слабо закалённых металлов.

Для крепежа из нержавеющей стали также наносится маркировка на головке болта. Класс стали - А2 или А4 и предел прочности - 50, 70, 80, например: А2-70, А4-80.
На шпильки с резьбой наносится цветовая маркировка с торца: для A2 – зеленым цветом, для A4 – красным. Значение для предела текучести не указывается.
Пример: Для A4-80 Предел прочности = 80 х 10 = 800 Н/мм2.

Значение 70 – является стандартным пределом прочности нержавеющего крепежа и принимается в расчет пока явно не указано 50 или 80.

Предел текучести для нержавеющих болтов и гаек является справочным значением и составляет около 250 Н/мм2 для A2-70 и около 300 Н/мм2 для A4-80. Относительное удлинение при этом составляет около 40%, т.е. нержавейка хорошо “тянется” после превышения предела текучести, прежде чем наступит необратимая деформация. В сравнении с углеродистыми сталями относительное удлинение для ST-8.8 составляет 12%, а для ST-4.6 соответственно 25%


При расчетах болтового соединения для заданной нагрузки используют коэффициент 1/2, а лучше 1/3 от предела текучести. Иногда его называют коеффициентом запаса, соответственно два или три.

Примеры расчета нагрузки по классу прочности материала и резьбе:

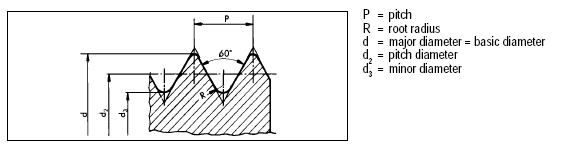

Болт М12 с классом прочности 8.8 имеет размер d2 = 10,7мм и расчетную площадь сечения 89,87мм2.
Тогда максимальная нагрузка составит 57520 Ньютон, а расчетная рабочая нагрузка - 57520 х 0,5 / 10 = приблизительно 2,87 тонны.

Для болта M12 из нержавеющей стали A2-70 та же расчетная рабочая нагрузка не должна превышать половину значения предела текучести и составит 250 x 89,87 / 20 = приблизительно 1,12 тонны, а для M12 A4-80 – 1,34 тонны.

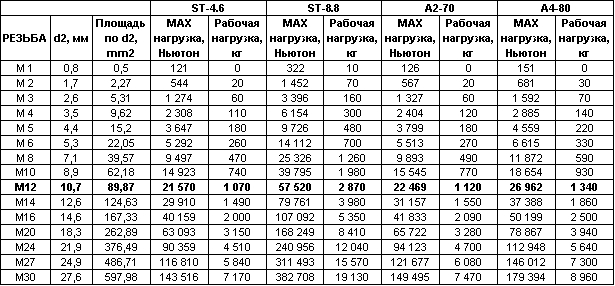

Сравнительная таблица расчетных* данных нагрузок**
для болтов из углеродистой и из нержавеющей стали.

* Указаны приблизительные значения рабочей нагрузки, как 1/20 от максимальной в Ньютонах
с округлением до 10 в меньшую сторону.
** Расчетные данные рабочих нагрузок приведены в ознакомительных целях и не являются официальными данными.
